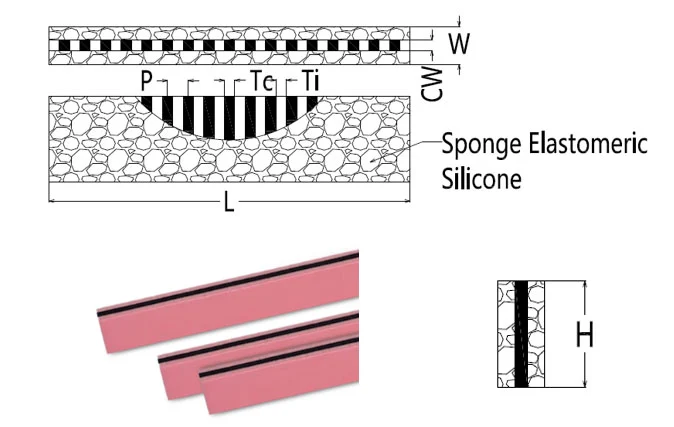

YP-type Zebra-connectoren worden ondersteund door een met spons geschuimde isolerende siliconenlaag aan beide zijden van de zebralaag om te voldoen aan meer toepassingen waarbij isolatie van cruciaal belang is. Tegelijkertijd is de schuimlaag erg zacht, zodat in praktische toepassingen slechts een kleine drukkracht nodig is om goede contactprestaties te bereiken.
Om ervoor te zorgen dat zebraconnectoren correct worden gemaakt, zijn de naamgevingsspecificaties als volgt:
De superieure elasticiteit van geleidende rubberen connectoren kan effectief het risico van goed contact met componenten vermijden als gevolg van vervorming door veroudering en het per ongeluk laten vallen van structurele onderdelen tijdens het gebruik van elektronische apparatuur, maar met de vervorming van structurele onderdelen en de verandering van de compressiekracht zullen de compressieverhouding en weerstand van geleidende rubberen connectoren ook veranderen, en het is noodzakelijk om hier volledig rekening mee te houden bij het plaatsen van structurele onderdelen en geleidende rubberen connectoren. Als volgt:
Spline: YP P0.1 10×5×2.5mm CW0.8

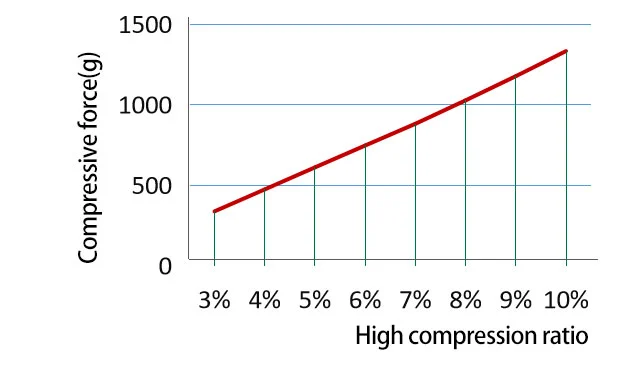

Verband tussen drukkracht en compressieverhouding

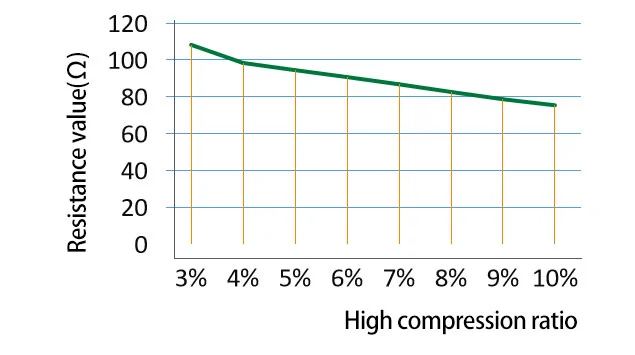

Weerstand versus compressieverhouding
R = Weerstandswaarde (Ω)
CW = Geleidende breedte (mm)
L = Geleidende lengte (mm)
H = Geleidende hoogte (mm)
ρ = volumeweerstand (Ω·cm)
Om nauwkeurige testresultaten te verkrijgen, moet het testproces een compressieverhouding van > 10% behouden.
F = Persdruk (g)
D = Compressieverhouding D = (H-H1) ÷ H
E0 = elasticiteitsmodulus van de zebralaag 3,5 MPa
E1 = elasticiteitsmodulus van de isolatievoering 1,7 MPa
H = Geleidende rubberen connectorhoogte (mm)
W = Geleidende rubberen connectorbreedte (mm)
CW = Breedte zebralaag (mm)
W1 = Breedte isolatievoering (mm) W2 = W-W1
L = Lengte geleidende rubberen connector (mm)
Implementatiestandaard: GB2439, GB/T528
| Project | Specificatie waarden | |||
| Materiaal | Geleidende laag | Isolatie laag | Schuimvoering | |
| Geleidend siliconenrubber | Silastisch | Silastisch | ||
| Routine | Lage weerstand | Routine | Routine | |
| Hardheid (A) | 65±5 | 70±5 | 65±5 | 40±5 |
| Volumeweerstand (Ω·cm) | <6 | <3 | >1012 | >1012 |
| Treksterkte (mPa) | >4 | >5 | >4 | >4 |
| Verlenging (%) | >100 | >150 | >100 | >300 |
| Scheursterkte (N/mm) | >8 | >12 | >10 | >12 |
| Kleur | Zwart | Wit | Roze | |
| Bedrijfstemperatuur | Bedrijfsvochtigheid (%) 25 ℃ | Maximale bedrijfsstroom (mA/mm2) | |
| Minimum | Maximaal | ||
| -50 | 150 | 85 | 2.5 |
