YS-type geleidende rubberen connector

De geleidende rubberen connectoren van het YS-type worden ondersteund door isolerend siliconenrubber aan beide zijden van de zebralaag om te voldoen aan toepassingen met isolatie-eisen. Tegelijkertijd kunnen, omdat de isolatielaag zachter is dan de zebralaag, goede contactprestaties worden bereikt in praktische toepassingen met slechts een kleine drukkracht.
YS-type geleidende rubberen connectorisolatievoering is natuurlijke siliconenkleur (transparant), kan ook worden gemaakt volgens de vereisten van wit, groen en andere kleuren.

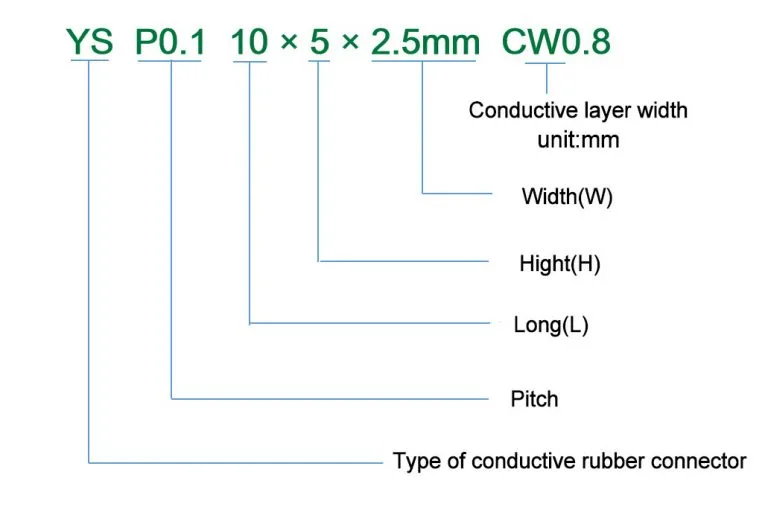

Naamgevingsconventies

Om ervoor te zorgen dat geleidende rubberen connectoren correct worden gemaakt, zijn de naamgevingsconventies als volgt:

Relatie en curve voorbelasting

De superieure elasticiteit van geleidende rubberen connectoren kan effectief het risico van goed contact met componenten vermijden als gevolg van vervorming door veroudering en het per ongeluk laten vallen van structurele onderdelen tijdens het gebruik van elektronische apparatuur, maar met de vervorming van structurele onderdelen en de verandering van de compressiekracht zullen de compressieverhouding en weerstand van geleidende rubberen connectoren ook veranderen, en het is noodzakelijk om hier volledig rekening mee te houden bij het plaatsen van structurele onderdelen en geleidende rubberen connectoren. Als volgt:

Spline: YS P0.1 10×5×2.5mm CW0.8

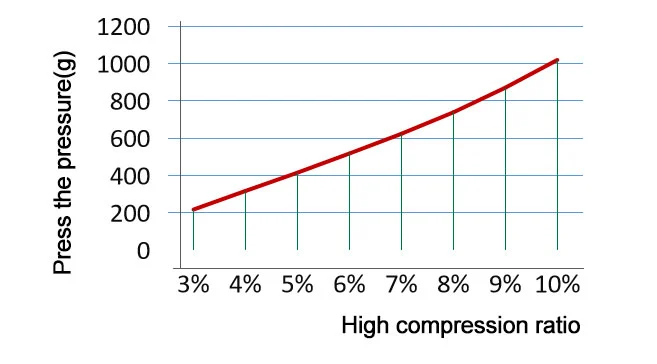

Verband tussen drukkracht en compressieverhouding

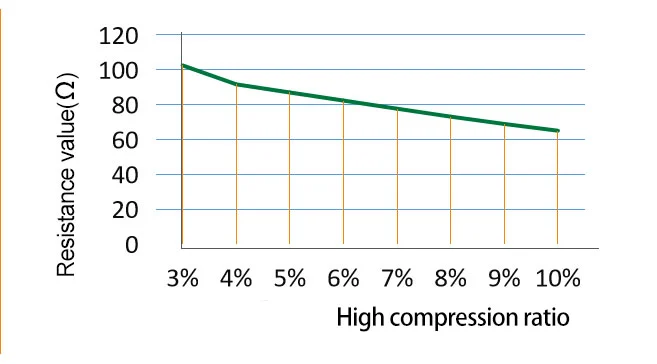

Weerstand versus compressieverhouding

Voor de berekening van de weerstand van geleidende rubberen connectoren kan worden verwezen naar de volgende formule:

R = Weerstandswaarde (Ω)
CW = Geleidende breedte (mm)
L = Geleidende lengte (mm)
H = Geleidende hoogte (mm)
ρ = volumeweerstand (Ω·cm)

Het testproces moet een compressieverhouding van >5% handhaven om nauwkeurige testresultaten te verkrijgen.

De berekening van de drukkracht van een geleidende rubberen connector kan worden berekend aan de hand van de volgende formule:

F = drukkracht (g)
D = Compressieverhouding D = (H-H1) ÷ H
E0 = Volledig geleidende laagelasticiteitsmodulus 3,5 MPa
E1 = Elasticiteitsmodulus van de isolatievoering 1,1 MPa
H = Geleidende rubberen connectorhoogte (mm)
W = Geleidende rubberen connectorbreedte (mm)
CW = Volledig geleidende laagbreedte (mm)
W1 = Breedte isolatievoering (mm) W2= W-W1
L = Lengte geleidende rubberen connector (mm)

Structuur- en elektrische prestatiegegevens

Implementatiestandaard: GB2439, GB/T528

Gegevens over de werkomgeving
